آموزش RAID بندی سرور HP G11؛ مرحله‌ به‌ مرحله

رید بندی سرور HP G11 یکی از مراحل مهم راه‌اندازی فضای ذخیره‌ سازی در سرورهای نسل یازدهم اچ پی است. با پیکربندی صحیح RAID می‌توان متناسب با نوع کنترلر، تعداد دیسک‌ها و سطح RAID انتخاب‌شده، از افزونگی اطلاعات، عملکرد مناسب ذخیره‌ سازی و مدیریت بهتر ظرفیت استفاده کرد.

در این آموزش، از دید یک متخصص زیرساخت IT، توضیح می‌دهم RAID چیست، کدام سطح RAID برای کاربردهای مختلف مناسب‌تر است و چگونه می‌توان روی سرور HP G11 آرایه ذخیره‌ سازی ایجاد کرد. همچنین با تفاوت روش پیکربندی کنترلرهای HPE SR و MR، نکات مهم پیش از ایجاد RAID و خطاهای رایج هنگام نصب سیستم‌عامل آشنا می‌شوید.

پیش از شروع: ایجاد یا تغییر RAID ممکن است اطلاعات موجود روی دیسک‌ها را حذف کند. اگر سرور قبلاً استفاده شده است، ابتدا از اطلاعات نسخه پشتیبان معتبر تهیه کنید و وضعیت آرایه فعلی را بررسی کنید. مسیر دقیق تنظیمات نیز به مدل سرور، کنترلر ذخیره‌ سازی و نسخه Firmware بستگی دارد.

RAID چیست و در سرور HP G11 چه کاربردی دارد؟

RAID مخفف عبارت Redundant Array of Independent Disks است و به روشی برای ترکیب چند دیسک فیزیکی در یک آرایه ذخیره‌ سازی گفته می‌شود. در سرورهای HPE ProLiant Gen11، بسته به نوع کنترلر و سطح RAID انتخاب‌شده، می‌توان از این فناوری برای بهبود کارایی ذخیره‌ سازی، ایجاد افزونگی در برابر خرابی دیسک‌ها یا استفاده بهینه از ظرفیت دیسک‌ها استفاده کرد.

برای مثال، در RAID 1 اطلاعات روی دو دیسک به‌صورت آینه‌ای ذخیره می‌شوند تا در صورت خرابی یکی از آن‌ها، اطلاعات از دیسک سالم قابل دسترسی باشند. در مقابل، RAID 0 داده‌ها را بین دیسک‌ها توزیع می‌کند و می‌تواند کارایی را افزایش دهد، اما در برابر خرابی دیسک‌ها افزونگی ندارد.

چرا RAID بندی سرور HP G11 اهمیت دارد؟

انتخاب و پیکربندی صحیح RAID می‌تواند سه مزیت اصلی داشته باشد:

• بهبود کارایی ذخیره‌ سازی: در برخی سطوح RAID، توزیع عملیات خواندن و نوشتن بین چند دیسک می‌تواند عملکرد را بهبود دهد. میزان این بهبود به نوع RAID، کنترلر، نوع دیسک و بار کاری بستگی دارد.
• افزایش دسترس‌پذیری اطلاعات: سطوحی مانند RAID 1، RAID 5، RAID 6 و RAID 10 می‌توانند در محدوده تحمل خرابی خود، دسترسی به اطلاعات را هنگام خرابی برخی دیسک‌ها حفظ کنند.
• مدیریت ظرفیت ذخیره‌ سازی: با ترکیب دیسک‌های فیزیکی در آرایه و ایجاد درایو منطقی، می‌توان فضای ذخیره‌ سازی را متناسب با نیاز سرور و قابلیت‌های کنترلر سازمان‌دهی کرد.

نکته مهم: RAID جایگزین نسخه پشتیبان نیست. برای حفاظت از اطلاعات مهم سرور، باید علاوه بر انتخاب سطح RAID مناسب، از اطلاعات نسخه پشتیبان مستقل تهیه کنید و امکان بازیابی آن را نیز به‌طور دوره‌ای بررسی کنید.

اگر قصد راه‌اندازی زیرساخت جدید یا انتخاب سرور متناسب با نیاز کسب‌وکار خود را دارید، می‌توانید مدل‌های مختلف را در صفحه خرید سرور HP بررسی کنید و پیش از انتخاب، به نوع پردازنده، ظرفیت حافظه، تجهیزات ذخیره‌ سازی و قابلیت‌های کنترلر RAID توجه داشته باشید.

انواع RAID در سرور HPE Gen11

انتخاب RAID مناسب در سرور HPE Gen11 به تعداد دیسک‌ها، نوع کنترلر ذخیره‌ سازی، ظرفیت مورد نیاز، میزان تحمل خرابی و نوع بار کاری بستگی دارد. همه کنترلرها از تمام سطوح RAID پشتیبانی نمی‌کنند؛ بنابراین پیش از انتخاب، باید مشخصات کنترلر نصب‌شده روی سرور بررسی شود.

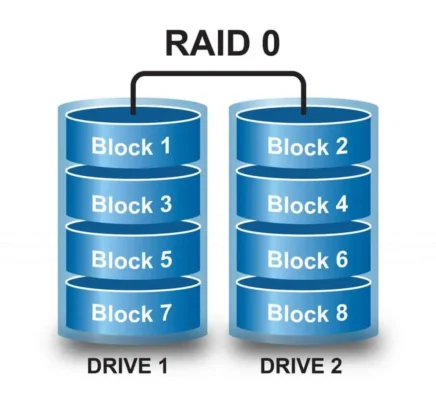

RAID 0؛ مناسب برای سرعت، بدون افزونگی

در RAID 0، داده‌ها بین چند دیسک توزیع می‌شوند تا امکان افزایش کارایی ذخیره‌ سازی فراهم شود. این سطح رید افزونگی ندارد؛ بنابراین خرابی هر یک از دیسک‌های عضو می‌تواند کل آرایه را از دسترس خارج کند.

• حداقل دیسک: ۲ عدد
• ظرفیت قابل استفاده با دیسک‌های هم‌ظرفیت: مجموع ظرفیت دیسک‌ها
• کاربرد: داده‌های موقت و بارهای کاریی که از دست رفتن اطلاعات آنها قابل قبول است
• محدودیت: برای اطلاعات مهم، به‌عنوان راهکار حفاظت از داده توصیه نمی‌شود.

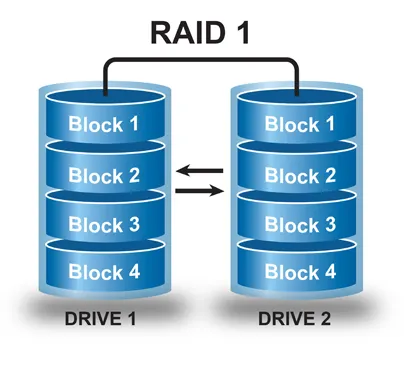

RAID 1؛ مناسب برای آینه‌ سازی اطلاعات

در RAID 1، داده‌ها روی دو دیسک به‌صورت آینه‌ای (اطلاعات یک دیسک، هم‌زمان روی یک دیسک دیگر هم ذخیره شود؛ درست مثل داشتن یک نسخه مشابه از اطلاعات روی دو هارد) ذخیره می‌شوند. اگر یکی از دیسک‌ها خراب شود، در صورت سالم بودن دیسک دیگر و عملکرد صحیح کنترلر، اطلاعات همچنان قابل دسترسی خواهد بود.

• حداقل دیسک: ۲ عدد
• ظرفیت قابل استفاده با دو دیسک هم‌ظرفیت: ظرفیت یک دیسک
• کاربرد: آرایه‌های کوچک سیستم‌عامل و سرویس‌هایی که به یک پیکربندی ساده و دارای افزونگی نیاز دارند
• محدودیت: حدود نیمی از ظرفیت خام دو دیسک برای ذخیره داده قابل استفاده است.

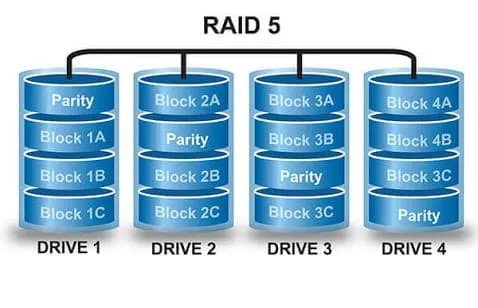

RAID 5؛ تعادل میان ظرفیت و افزونگی

RAID 5 داده‌ها و اطلاعات Parity را بین حداقل سه دیسک توزیع می‌کند. این ساختار امکان تحمل خرابی یک دیسک را فراهم می‌کند؛ البته مشروط به پشتیبانی کنترلر و سالم بودن سایر اجزای آرایه.

• حداقل دیسک: ۳ عدد
• ظرفیت قابل استفاده با دیسک‌های هم‌ظرفیت: ظرفیت مجموع دیسک‌ها منهای ظرفیت یک دیسک
• کاربرد: برخی فایل‌سرورها و بارهای کاری با نیاز متعادل به ظرفیت و افزونگی
• محدودیت: بازسازی آرایه پس از خرابی دیسک و عملکرد نوشتن می‌تواند تحت تأثیر نوع دیسک، کنترلر و بار کاری قرار گیرد.

RAID 6؛ افزونگی بیشتر در آرایه‌های چنددیسکی

RAID 6 از دو مجموعه اطلاعات Parity استفاده می‌کند و در شرایط عادی می‌تواند خرابی همزمان دو دیسک را تحمل کند.

• حداقل دیسک: ۴ عدد
• ظرفیت قابل استفاده با دیسک‌های هم‌ظرفیت: ظرفیت مجموع دیسک‌ها منهای ظرفیت دو دیسک
• کاربرد: آرایه‌های پرظرفیت که تحمل خرابی دو دیسک اهمیت دارد
• محدودیت: بخشی از ظرفیت خام صرف افزونگی می‌شود و کارایی نوشتن به پیاده‌ سازی و بار کاری وابسته است.

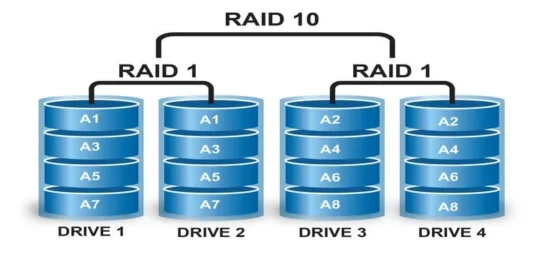

RAID 10؛ ترکیب آینه‌ سازی و توزیع داده

RAID 10 از ترکیب RAID 1 و RAID 0 ساخته می‌شود. این سطح برای بارهای کاری حساس به کارایی و تأخیر، مانند بسیاری از دیتابیس‌ها و محیط‌های مجازی‌سازی، گزینه مهمی است.

• حداقل دیسک: ۴ عدد، معمولاً به تعداد زوج
• ظرفیت قابل استفاده با دیسک‌های هم‌ظرفیت: حدود ۵۰ درصد ظرفیت خام
• کاربرد: دیتابیس، ماشین‌های مجازی و بارهای کاری با عملیات خواندن و نوشتن زیاد
• محدودیت: ظرفیت قابل استفاده کمتر از RAID 5 یا RAID 6 با تعداد و ظرفیت یکسان دیسک است.

نکته فنی: RAID جایگزین Backup نیست. حتی در آرایه‌های دارای افزونگی، حذف اشتباهی فایل‌ها، خرابی کنترلر، آسیب‌های منطقی، بدافزار یا خرابی چند جزء می‌تواند باعث از دست رفتن داده شود. برای اطلاعات مهم، نسخه پشتیبان مستقل و قابل بازیابی ضروری است.

جدول مقایسه ای انواع رید

محاسبه با فرض دیسک‌های هم‌ ظرفیت و بدون احتساب سربار فرمت و ساختارهای مدیریتی است. پشتیبانی هر سطح RAID و رفتار دقیق آرایه به کنترلر و پیکربندی بستگی دارد.

مطلب مرتبط: مراحل RAID بندی سرور HP G11 – فیلم

قبل از رید بندی سرور HP G11 چه مواردی را بررسی کنیم؟

پیش از ایجاد یا تغییر RAID در سرور HP G11، موارد زیر را بررسی کنید:

• انتخاب سطح RAID مناسب: با توجه به تعداد دیسک‌ها، ظرفیت مورد نیاز، نوع کاربری سرور و قابلیت‌های کنترلر، سطح RAID مناسب را انتخاب کنید.
• تهیه نسخه پشتیبان: پیش از تغییر پیکربندی RAID از اطلاعات مهم بک‌آپ بگیرید؛ ایجاد یا تغییر آرایه ممکن است باعث حذف اطلاعات شود.
• بررسی سازگاری تجهیزات: مدل کنترلر، نوع و ظرفیت دیسک‌ها و سطوح RAID پشتیبانی‌شده را بررسی کنید. اگر قصد استفاده از SSD در سرور HPE Gen11 را دارید، علاوه بر سازگاری درایو با کنترلر و سرور، به نوع رابط، ظرفیت، سرعت خواندن و نوشتن و میزان تحمل نوشتن نیز توجه کنید. برای آشنایی با معیارهای انتخاب و بررسی مدل‌های مختلف، راهنمای انتخاب SSD سرور HP را مطالعه کنید.
• بررسی سلامت آرایه: وضعیت دیسک‌ها و آرایه فعلی را با ابزار مدیریتی سازگار با کنترلر، مانند HPE Smart Storage Administrator یا ابزار مربوط به کنترلر MR، بررسی کنید.

آموزش رید بندی سرور HP G11 مرحله‌ به‌ مرحله

برای رید بندی سرور HP G11 ابتدا باید کنترلر ذخیره‌ سازی و دیسک‌های متصل به آن را شناسایی کنیم. مسیر ایجاد آرایه RAID به مدل کنترلر بستگی دارد؛ بنابراین پیش از شروع، مدل کنترلر را از مشخصات سرور، تنظیمات UEFI یا ابزار مدیریتی مربوط بررسی کنید.

1. بررسی وضعیت دیسک‌ها و تهیه نسخه پشتیبان

پیش از هر تغییری، تعداد و ظرفیت دیسک‌ها، نوع رابط آن‌ها و وضعیت آرایه فعلی را بررسی کنید. اگر اطلاعات مهمی روی سرور وجود دارد، ابتدا از آن نسخه پشتیبان تهیه کنید و امکان بازیابی نسخه پشتیبان را نیز بسنجید.

اگر سرور قبلاً پیکربندی شده است، بدون بررسی وضعیت موجود، آرایه را حذف نکنید یا تنظیمات آن را تغییر ندهید.

2. ورود به محیط تنظیمات سرور

سرور را روشن یا Restart کنید. هنگام راه‌اندازی، کلید F9 را برای ورود به UEFI System Utilities در نظر داشته باشید. در سرورهای پشتیبانی‌شده، می‌توان از F10 برای ورود به Intelligent Provisioning و دسترسی به ابزارهای ذخیره‌ سازی نیز استفاده کرد.

توجه کنید که انتخاب مسیر به کنترلر و روش پیکربندی بستگی دارد؛ در همه سرورها نباید انتظار داشت که با ورود به Intelligent Provisioning، ابزار یکسانی برای همه کنترلرها نمایش داده شود.

3. انتخاب روش مناسب بر اساس کنترلر

روش اول: کنترلرهای HPE SR و ابزار Smart Storage Administrator

اگر کنترلر شما از SSA پشتیبانی می‌کند:

1. وارد Intelligent Provisioning شوید و Smart Storage Administrator را اجرا کنید؛ یا از روش پشتیبانی‌شده دیگری برای اجرای SSA استفاده کنید.
2. در بخش Available Devices، کنترلر مورد نظر را از قسمت Smart Array Controllers انتخاب کنید.
3. گزینه Configure را در بخش Actions انتخاب کنید.
4. آرایه موجود را بررسی کنید یا در صورت نیاز و پس از اطمینان از وضعیت اطلاعات، ایجاد آرایه جدید را آغاز کنید.
5. دیسک‌های مورد نظر و سطح RAID پشتیبانی‌شده را انتخاب کنید.
6. تنظیمات پیشنهادی را بررسی کنید و پیکربندی را ذخیره کنید.

نام دقیق گزینه‌ها ممکن است با نسخه نرم‌افزار و مدل کنترلر متفاوت باشد.

روش دوم: کنترلرهای HPE MR و ابزار UEFI

در سرور مجهز به کنترلر MR، مسیر متداول پیکربندی به این شکل است:

1. هنگام راه‌اندازی سرور، کلید F9 را فشار دهید.
2. وارد System Configuration شوید.
3. کنترلر HPE MR نصب‌شده را انتخاب کنید.
4. گزینه Configure را باز کنید.
5. گزینه Create Logical Drive را انتخاب کنید.
6. سطح RAID مورد نظر را از گزینه‌های پشتیبانی‌شده انتخاب کنید.
7. دیسک‌های مناسب را مشخص کنید و تنظیمات را بررسی کنید.
8. تغییرات را ذخیره و پیام‌های تأیید را با دقت بررسی کنید.

این مسیر مطابق راهنمای رسمی HPE برای ایجاد آرایه روی کنترلر MR است؛ نام گزینه‌ها و قابلیت‌های موجود به مدل کنترلر وابسته است.

4. بررسی تنظیمات و ایجاد آرایه منطقی

پیش از تأیید نهایی، سطح RAID، دیسک‌های انتخاب‌شده، ظرفیت قابل استفاده و هشدارهای مربوط به حذف اطلاعات را بررسی کنید. پس از تأیید، ابزار کنترلر آرایه و درایو منطقی را ایجاد می‌کند.

آرایه یا Array مجموعه‌ای از دیسک‌های فیزیکی است؛ درایو منطقی یا Logical Drive فضایی است که سیستم‌عامل می‌تواند آن را به‌عنوان یک واحد ذخیره‌سازی شناسایی کند.

5. نصب یا راه‌اندازی سیستم‌عامل

پس از ایجاد موفقیت‌آمیز درایو منطقی، بررسی کنید که ظرفیت مورد انتظار در ابزار کنترلر نمایش داده شود. سپس نصب سیستم‌عامل را ادامه دهید یا وضعیت ذخیره‌سازی را در سیستم‌عامل موجود بررسی کنید.

اگر درایو منطقی هنگام نصب ویندوز یا لینوکس شناسایی نمی‌شود، سازگاری کنترلر، Firmware و درایور مورد نیاز سیستم‌عامل را بررسی کنید.

6. بررسی سلامت آرایه پس از راه‌اندازی

پس از اتمام پیکربندی، وضعیت کنترلر، آرایه، درایو منطقی و دیسک‌های فیزیکی را بررسی کنید. در صورت وجود قابلیت مدیریت سلامت و هشدارها، آن‌ها را فعال کنید تا خرابی دیسک یا وضعیت غیرعادی آرایه سریع‌تر مشخص شود.

در نهایت، وضعیت نسخه پشتیبان و امکان بازیابی اطلاعات را نیز بررسی کنید؛ ایجاد RAID به‌تنهایی تضمین‌کننده امنیت کامل داده‌ها نیست.

بهترین RAID برای سرور HP G11 کدام است؟

از دید یک متخصص زیرساخت IT، انتخاب بهترین RAID صرفاً به سرعت یا ظرفیت بستگی ندارد. باید نوع نرم‌افزار، اهمیت اطلاعات، میزان عملیات خواندن و نوشتن و تعداد دیسک‌های موجود را در نظر گرفت.

• برای سیستم‌ عامل سرور: RAID 1 با دو دیسک هم‌ظرفیت، در صورت پشتیبانی کنترلر، گزینه‌ای متداول برای ایجاد افزونگی است.
• برای مجازی‌ سازی و اجرای ماشین‌های مجازی: RAID 10 می‌تواند برای بارهای کاری با عملیات خواندن و نوشتن زیاد مناسب باشد؛ البته تعداد دیسک‌ها، تأخیر و کارایی واقعی باید بررسی شوند.
• برای دیتابیس: انتخاب بین RAID 10 و سطوح دیگر به الگوی تراکنش‌ها، میزان نوشتن، ظرفیت مورد نیاز و مشخصات کنترلر بستگی دارد.
• برای فایل‌سرور با نیاز به ظرفیت بیشتر: RAID 5 یا RAID 6، در صورت پشتیبانی کنترلر و تناسب با بار کاری، می‌توانند گزینه‌های قابل بررسی باشند.
• برای اطلاعات موقت و قابل بازتولید: RAID 0 ممکن است در شرایط مشخص کاربرد داشته باشد؛ اما نباید برای داده‌های مهمی که نسخه مستقل ندارند انتخاب شود.

برای مثال، اگر سرور HP G11 شما قرار است میزبان چندین ماشین مجازی و یک دیتابیس عملیاتی باشد، بهتر است قبل از انتخاب RAID تعداد دیسک‌ها، نوع SSD یا HDD، میزان IOPS مورد نیاز، ظرفیت قابل استفاده و سیاست Backup را مشخص کنید.

در نهایت، هیچ سطح RAID واحدی برای تمام سرورهای HPE Gen11 بهترین انتخاب نیست. مدل کنترلر، تعداد و نوع دیسک‌ها و الزامات هر پروژه تعیین‌کننده‌اند.

خطاهای رایج هنگام RAID بندی سرور HP

• چرا دیسک‌ها در ابزار RAID نمایش داده نمی‌شوند؟

اتصال فیزیکی دیسک‌ها، سازگاری آن‌ها با کنترلر، وضعیت دیسک و پیکربندی Backplane یا مسیر ذخیره‌ سازی را بررسی کنید. اگر دیسک‌ها به کنترلری متصل هستند که ابزار انتخاب‌شده از آن پشتیبانی نمی‌کند، ممکن است لازم باشد از ابزار مدیریت صحیح استفاده کنید.

• چرا گزینه RAID مورد نظر نمایش داده نمی‌شود؟

همه کنترلرها از تمام سطوح RAID پشتیبانی نمی‌کنند. تعداد دیسک‌های موجود، قابلیت‌های کنترلر و وضعیت پیکربندی فعلی می‌توانند روی گزینه‌های قابل انتخاب اثر بگذارند.

• چرا بعد از ریدبندی، سیستم‌عامل درایو را نمی‌شناسد؟

ابتدا بررسی کنید درایو منطقی به‌درستی ایجاد شده باشد. سپس سازگاری کنترلر، درایور و نسخه سیستم‌ عامل را بررسی کنید. در برخی شرایط، نصب سیستم‌ عامل به درایور مناسب کنترلر نیاز دارد.

• آیا می‌توان RAID را بدون حذف اطلاعات تغییر داد؟

تغییر سطح RAID یا بازپیکربندی آرایه به قابلیت‌های کنترلر و نوع عملیات بستگی دارد. نباید فرض کنید همه تغییرات بدون خطر برای اطلاعات انجام می‌شوند. پیش از هر عملیات، نسخه پشتیبان معتبر تهیه کنید و دستورالعمل کنترلر را بررسی کنید.

• آیا RAID از اطلاعات در برابر همه خرابی‌ها محافظت می‌کند؟

خیر. RAID می‌تواند در برابر برخی خرابی‌های دیسک افزونگی ایجاد کند، اما جایگزین Backup مستقل نیست. برای داده‌های مهم، نسخه پشتیبان جداگانه و برنامه منظم بازیابی اطلاعات ضروری است.

خدمات تخصصی پیکربندی RAID سرور HP در بهاور فناوری ویرا

انتخاب کنترلر، سطح RAID و نوع دیسک باید با نیاز واقعی کسب‌وکار هماهنگ باشد. اگر برای ریدبندی سرور HPE Gen11، انتخاب SSD یا بررسی پیکربندی ذخیره‌ سازی به مشاوره نیاز دارید، کارشناسان بهاور فناوری ویرا می‌توانند در بررسی سازگاری تجهیزات و انتخاب راهکار مناسب به شما کمک کنند.

پیش از تغییر آرایه ذخیره‌ سازی یک سرور فعال، حتماً وضعیت اطلاعات و نسخه پشتیبان را بررسی کنید.
