آشنایی با سرورهای تیغه‌ ای HPE؛ از BladeSystem تا Synergy

سرورهای Blade شرکت HPE از جمله زیرساخت‌های ماژولار سازمانی هستند که با هدف یکپارچه‌ سازی منابع پردازشی، شبکه، ذخیره‌ سازی و مدیریت در قالب یک شاسی مشترک طراحی شده‌اند. در این معماری، هر سرور به شکل یک ماژول مستقل یا تیغه درون محفظه‌ای به نام Enclosure قرار می‌گیرد و از بخش‌هایی مانند منبع تغذیه، سیستم خنک‌کننده و زیرساخت ارتباطی مشترک استفاده می‌کند.

شرکت Hewlett Packard Enterprise در طول سال‌های فعالیت خود چندین نسل از سرورهای تیغه‌ای را در خانواده ProLiant BL و پلتفرم‌های BladeSystem و Synergy توسعه داده است. مدل‌هایی مانند BL460c و BL660c از شناخته‌شده‌ترین سرورهای این خانواده هستند که با پردازنده‌های Intel Xeon، حافظه ECC، کنترلرهای ذخیره‌ سازی HPE Smart Array و آداپتورهای شبکه اختصاصی عرضه شده‌اند.

در این مقاله، معماری پلتفرم‌های Blade شرکت HPE، ساختار خانواده ProLiant BL، مشخصات فنی نسل‌های مختلف و فناوری‌های اختصاصی این زیرساخت را بررسی می‌کنیم.



سرور Blade شرکت HPE چیست؟

سرور Blade یا سرور تیغه‌ای HPE یک سرور ماژولار است که در قالب یک برد و محفظه فشرده طراحی می‌شود و برای نصب در شاسی اختصاصی Blade Enclosure به کار می‌رود. هر تیغه شامل منابع پردازشی، حافظه RAM، کنترلرهای موردنیاز و اجزای ارتباطی مختص خود است؛ اما برای تأمین برق، خنک‌ سازی و اتصال به شبکه از زیرساخت مشترک شاسی استفاده می‌کند.

در این معماری، دو مفهوم اصلی وجود دارد:

  • Server Blade: ماژول پردازشی مستقلی مانند HPE ProLiant BL460c که پردازنده، حافظه و تجهیزات داخلی خود را دارد.
  • Blade Enclosure: محفظه‌ای مانند HPE BladeSystem c7000 که محل نصب سرورها و تجهیزات مشترک شبکه، برق، خنک‌سازی و مدیریت است.

خانواده ProLiant BL شامل سرورهای تیغه‌ ای اچ پی است که برای نصب در شاسی‌های سازگار BladeSystem c-Class طراحی شده‌اند. این محصولات از نظر نسل پردازنده، ظرفیت حافظه، نوع ذخیره‌ سازی و ابعاد فیزیکی با یکدیگر تفاوت دارند.



آشنایی با پلتفرم‌های Blade شرکت HP

HPE در زیرساخت‌های ماژولار خود از دو پلتفرم مهم BladeSystem و Synergy استفاده کرده است. این دو پلتفرم از نظر ساختار شاسی، تجهیزات مدیریتی، ماژول‌های پردازشی و معماری ارتباطی تفاوت‌هایی دارند.

آشنایی با پلتفرم‌های Blade شرکت HP | بهاور فناوری ویرا

پلتفرم HPE BladeSystem

HPE BladeSystem یکی از معماری‌های قدیمی و شناخته‌شده سرورهای تیغه‌ای این شرکت است که در نسل c-Class با شاسی‌های c3000 و c7000 توسعه پیدا کرد.

در این پلتفرم، سرورهای ProLiant BL درون شاسی قرار می‌گیرند و از طریق Midplane به ماژول‌های شبکه، ذخیره‌ سازی، منبع تغذیه و سیستم مدیریت متصل می‌شوند.

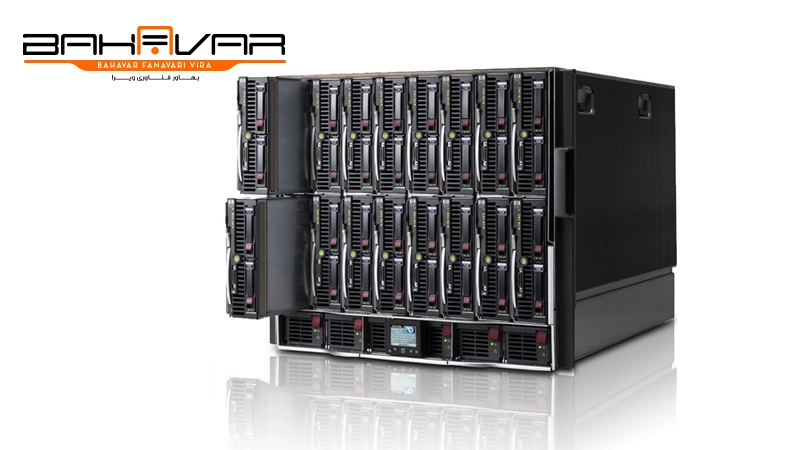

شاسی HPE BladeSystem c7000

HPE BladeSystem c7000 یک شاسی رکمونت با ارتفاع 10U است که برای محیط‌های سازمانی و دیتاسنترها طراحی شده است.

این شاسی در پیکربندی استاندارد خود قابلیت نصب حداکثر 16 سرور نیم‌قد (Half-Height) یا 8 سرور تمام‌قد (Full-Height) را دارد. همچنین امکان نصب تجهیزات توسعه و ماژول‌های ارتباطی در آن پیش‌بینی شده است.

مهم‌ترین اجزای شاسی c7000 عبارت‌اند از:

  • Device Bays: محل نصب سرورهای Blade و تجهیزات توسعه.
  • Interconnect Bays: محل نصب ماژول‌های شبکه و ارتباطی.
  • Power Supply Bays: محل نصب منابع تغذیه Hot-Plug و افزونه.
  • Fan Bays: محل نصب فن‌های اختصاصی خنک‌کننده.
  • Onboard Administrator: واحد مدیریت و نظارت بر اجزای شاسی.
  • Midplane: بستر ارتباطی داخلی برای اتصال تیغه‌ها به منابع و تجهیزات مشترک.

یکی از ویژگی‌های مهم c7000 استفاده از زیرساخت اشتراکی برای برق و ارتباطات است. به همین دلیل، سرورهای نصب‌شده در شاسی می‌توانند بدون نیاز به کابل‌کشی مستقل برای تمام ارتباطات داخلی، از مسیرهای ارتباطی تعریف‌شده در Enclosure استفاده کنند.



شاسی HPE BladeSystem c3000

HPE BladeSystem c3000 نسخه کوچک‌تر خانواده c-Class است که با ارتفاع 6U برای زیرساخت‌های کم‌تراکم‌تر طراحی شده است.

این شاسی ظرفیت نصب حداکثر 8 سرور نیم‌قد یا 4 سرور تمام‌قد را دارد؛ البته تعداد نهایی تجهیزات به نوع تیغه‌ها و قوانین جانمایی آن‌ها در شاسی بستگی دارد.

از نظر معماری، c3000 نیز مانند c7000 از منابع تغذیه مشترک، سیستم خنک‌کننده، Interconnect و Onboard Administrator استفاده می‌کند. تفاوت اصلی این دو مدل در ابعاد فیزیکی، تعداد Bayها، ظرفیت نصب تجهیزات و امکانات توسعه است.



نقش Onboard Administrator و Virtual Connect در BladeSystem

دو فناوری مهم در معماری BladeSystem عبارت‌اند از:

  • HPE Onboard Administrator

Onboard Administrator واحد مدیریت مرکزی شاسی است که امکان مشاهده وضعیت تجهیزات، مدیریت برق، کنترل اجزای داخلی، بررسی خطاها و مدیریت تنظیمات Enclosure را فراهم می‌کند.

این ماژول از طریق یک رابط مدیریتی، اطلاعات سرورها، فن‌ها، منابع تغذیه و تجهیزات ارتباطی را در اختیار مدیر زیرساخت قرار می‌دهد. در پیکربندی‌های دارای افزونگی، امکان استفاده از ماژول مدیریتی دوم نیز وجود دارد.

  • HPE Virtual Connect

Virtual Connect مجموعه‌ای از فناوری‌ها و ماژول‌های ارتباطی HPE است که برای ساده‌سازی اتصال سرورهای Blade به شبکه Ethernet و شبکه‌های ذخیره‌سازی Fibre Channel استفاده می‌شود.

یکی از قابلیت‌های مهم این فناوری، ایجاد ارتباط منطقی میان سرورها و شبکه‌های بالادستی و تعریف پروفایل‌های اتصال است. در نتیجه، مدیریت ارتباطات شبکه‌ای سرورهای نصب‌شده در شاسی به شکل متمرکزتری انجام می‌شود.



پلتفرم HPE Synergy

پلتفرم HPE Synergy | بهاور فناوری ویرا

HPE Synergy نسل پیشرفته‌تری از زیرساخت‌های ماژولار HPE است که با مفهوم Composable Infrastructure شناخته می‌شود.

در معماری Synergy، منابع پردازشی، ذخیره‌ سازی و ارتباطی به صورت مجموعه‌ای از منابع قابل مدیریت تعریف می‌شوند. مدیر زیرساخت می‌تواند با استفاده از ابزارهای مدیریتی، منابع سخت‌ افزاری را بر اساس نیاز سرویس‌ها و نرم‌افزارها پیکربندی و تخصیص دهد.

شاسی HPE Synergy 12000

HPE Synergy 12000 Frame شاسی اصلی این پلتفرم است که برای نصب ماژول‌های پردازشی، تجهیزات ارتباطی و تجهیزات مدیریتی طراحی شده است.

ویژگی‌های مهم این شاسی عبارت‌اند از:

  • پشتیبانی از حداکثر 12 ماژول Compute نیم‌قد یا 6 ماژول تمام‌قد، مطابق با محدودیت‌های جانمایی.
  • وجود 6 محل نصب ماژول Interconnect.
  • پشتیبانی از حداکثر 6 منبع تغذیه.
  • استفاده از فن‌های Hot-Plug برای خنک‌سازی تجهیزات.
  • پشتیبانی از یک یا دو Frame Link Module.
  • وجود دو محفظه Appliance برای تجهیزات مدیریتی.

در Synergy، ماژول‌های پردازشی با عنوان Compute Module شناخته می‌شوند. برای مثال، خانواده‌های Synergy 480 و Synergy 660 از جمله ماژول‌های پردازشی این زیرساخت هستند.

این ماژول‌ها از نظر طراحی و سازگاری سخت‌افزاری با سرورهای BL460c و BL660c متفاوت‌اند.



ماژول‌های Compute و Interconnect

در معماری Synergy دو دسته تجهیزات اهمیت زیادی دارند:

  • Compute Modules: ماژول‌های پردازشی که پردازنده، حافظه و تجهیزات داخلی سرور را در خود جای می‌دهند.
  • Interconnect Modules: ماژول‌های ارتباطی که وظیفه اتصال منابع پردازشی به شبکه‌ها و زیرساخت ذخیره‌ سازی را بر عهده دارند.

این تفکیک باعث می‌شود منابع پردازشی و ارتباطی به صورت ساختاریافته و از طریق مدیریت مرکزی کنترل شوند.



HPE Synergy Composer و Frame Link Module

Synergy Composer یکی از اجزای مدیریتی این پلتفرم است که با استفاده از HPE OneView امکان مدیریت منابع سخت‌ افزاری، ساخت پروفایل سرورها، مدیریت ارتباطات و کنترل پیکربندی تجهیزات را فراهم می‌کند.

Frame Link Module یا FLM نیز مسئول نظارت بر وضعیت سخت‌ افزاری شاسی، شناسایی اجزای نصب‌شده، بررسی سازگاری تجهیزات و برقراری ارتباط مدیریتی میان Frameها و Composer است.

در واقع، FLM اطلاعات مربوط به شاسی و اجزای آن را در اختیار سیستم مدیریت قرار می‌دهد و در ایجاد ارتباط مدیریتی میان چند Frame نقش دارد.



تفاوت HPE BladeSystem و HPE Synergy

هر دو پلتفرم برای ایجاد زیرساخت‌های ماژولار طراحی شده‌اند، اما در نحوه سازمان‌دهی و مدیریت منابع تفاوت دارند.

ویژگی HPE BladeSystem HPE Synergy
معماری Blade Infrastructure Composable Infrastructure
شاسی اصلی c3000 و c7000 Synergy 12000
واحد پردازشی Server Blade Compute Module
مدیریت مرکزی Onboard Administrator و OneView Synergy Composer و OneView
ارتباطات Interconnect و Virtual Connect Synergy Interconnect Modules
ساختار منابع سرورهای مستقل در شاسی مشترک منابع سخت‌افزاری قابل تخصیص و مدیریت
ماژول‌های پردازشی ProLiant BL Synergy 480 و Synergy 660 و سایر مدل‌های سازگار

نکته فنی مهم این است که سرورهای ProLiant BL460c و BL660c برای نصب در شاسی‌های BladeSystem c-Class طراحی شده‌اند و نباید آن‌ها را با Compute Moduleهای اختصاصی Synergy یکسان در نظر گرفت.



معرفی خانواده سرورهای HPE ProLiant BL

خانواده HP BL شامل چندین مدل سرور تیغه‌ای است که از نظر تعداد پردازنده، ابعاد فیزیکی، ظرفیت حافظه و قابلیت‌های توسعه با یکدیگر تفاوت دارند.

در میان این محصولات، دو مدل BL460c و BL660c از شناخته‌شده‌ترین اعضای خانواده هستند.

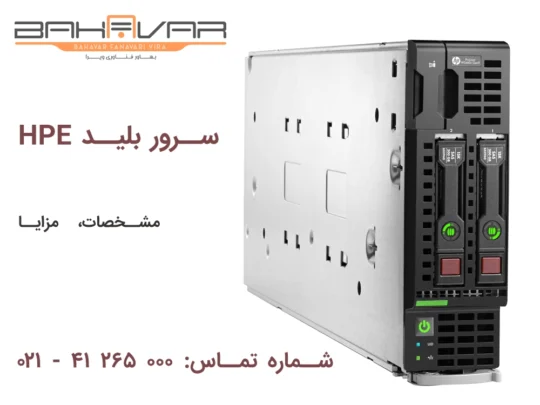

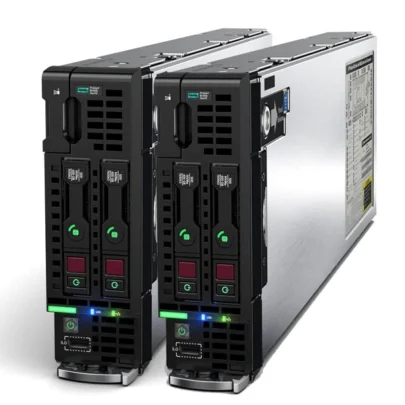

سرور HPE ProLiant BL460c

سرور HPE ProLiant BL460c یکی از محصولات اصلی خانواده BladeSystem است که در قالب یک تیغه نیم‌قد (Half-Height) طراحی شده است.

این سرور در نسل‌های مختلف با پردازنده‌های Intel Xeon عرضه شده و از حافظه ECC، درایوهای داخلی Hot-Plug و تجهیزات ارتباطی قابل توسعه پشتیبانی می‌کند.

سرور HPE ProLiant BL460c

از مهم‌ترین ویژگی‌های ساختاری BL460c می‌توان به موارد زیر اشاره کرد:

  • پشتیبانی از یک یا دو پردازنده Intel Xeon، متناسب با نسل سرور.
  • استفاده از حافظه HPE SmartMemory با فناوری ECC.
  • پشتیبانی از حداکثر 16 اسلات DIMM در نسل‌های مورد بررسی.
  • وجود دو Bay برای نصب درایوهای SFF در پیکربندی‌های متداول.
  • پشتیبانی از کنترلرهای ذخیره‌سازی HPE Smart Array.
  • وجود اسلات‌های توسعه Mezzanine برای نصب تجهیزات شبکه و ارتباطی.
  • استفاده از HPE iLO برای مدیریت و نظارت از راه دور.

نسل‌های مختلف BL460c

این خانواده در چند نسل مهم عرضه شده است:

BL460c Gen8

نسل هشتم BL460c از پردازنده‌های Intel Xeon E5-2600 و E5-2600 v2 استفاده می‌کند.

مشخصات اصلی این نسل:

  • تعداد پردازنده: حداکثر 2 پردازنده.
  • خانواده پردازنده: Intel Xeon E5-2600 و E5-2600 v2.
  • حافظه: DDR3 Registered و Load Reduced.
  • تعداد اسلات حافظه: 16 اسلات DIMM.
  • حداکثر ظرفیت حافظه: 512GB با ماژول‌های LRDIMM سی‌ودوگیگابایتی.
  • ذخیره‌سازی: دو درایو SFF از نوع SAS یا SATA.
  • کنترلر: HP Smart Array P220i با حافظه FBWC در پیکربندی‌های مربوط.

در این نسل، ارتباط پردازنده و حافظه بر پایه معماری DDR3 شکل گرفته است و سرعت حافظه به مدل پردازنده و نحوه نصب DIMMها وابستگی دارد.

BL460c Gen9

در نسل نهم، HPE از پردازنده‌های Intel Xeon E5-2600 v3 و E5-2600 v4 استفاده کرده است.

مهم‌ترین مشخصات این مدل عبارت‌اند از:

  • تعداد پردازنده: 1 یا 2 پردازنده.
  • خانواده پردازنده: Intel Xeon E5-2600 v3/v4.
  • حافظه: DDR4 ECC Registered یا Load Reduced.
  • تعداد اسلات DIMM: 16 عدد.
  • حداکثر ظرفیت حافظه: تا 2TB با LRDIMMهای 128GB در پیکربندی‌های پشتیبانی‌شده.
  • ظرفیت حافظه با RDIMM: حداکثر 512GB.
  • ذخیره‌سازی: دو درایو SFF با قابلیت Hot-Plug.
  • کنترلر ذخیره‌سازی: HPE Smart Array P244br یا HPE Smart HBA H244br، بسته به پیکربندی.
  • مدیریت: HPE iLO 4.

یکی از تغییرات مهم این نسل نسبت به Gen8، مهاجرت از حافظه DDR3 به DDR4 و استفاده از پردازنده‌های جدیدتر Xeon E5 v3 و v4 است.

BL460c Gen10

نسل دهم BL460c از پردازنده‌های خانواده Intel Xeon Scalable استفاده می‌کند و از نظر معماری پردازنده و قابلیت‌های حافظه نسبت به نسل‌های قبل تغییرات مهمی دارد.

مشخصات فنی این مدل:

  • تعداد پردازنده: 1 یا 2 پردازنده.
  • خانواده پردازنده: Intel Xeon Scalable نسل اول و دوم، با توجه به نسخه و پیکربندی.
  • حافظه: DDR4 ECC Registered و Load Reduced.
  • تعداد اسلات DIMM: 16 عدد.
  • حداکثر ظرفیت حافظه: تا 2TB در پیکربندی‌های پشتیبانی‌شده با DIMMهای 128GB و پردازنده‌های سازگار.
  • سرعت حافظه: وابسته به پردازنده و نوع DIMM، تا 2933MT/s در برخی پیکربندی‌های نسل دوم.
  • ذخیره‌سازی: دو درایو SFF یا چهار درایو uFF در پیکربندی‌های سازگار.
  • پشتیبانی از برخی گزینه‌های NVMe و M.2.
  • کنترلر ذخیره‌سازی: HPE Smart Array P204i-b یا S100i، بسته به پیکربندی.
  • مدیریت: HPE iLO 5.

در این نسل، استفاده از پردازنده‌های Xeon Scalable و فناوری DDR4 با سرعت بالاتر، ساختار پردازشی و حافظه را نسبت به Gen9 ارتقا داده است.

نکته: ظرفیت حافظه و سرعت نهایی آن به نسل پردازنده، نوع DIMM و قوانین نصب حافظه بستگی دارد. بنابراین اعداد حداکثری نباید به عنوان مشخصات تمام پیکربندی‌های BL460c Gen10 در نظر گرفته شوند.



سرور HPE ProLiant BL660c

HPE ProLiant BL660c یک سرور تیغه‌ ای تمام‌قد (Full-Height) است که در نسل‌های مختلف برای پشتیبانی از دو یا چهار پردازنده Intel Xeon طراحی شده است.

تفاوت اصلی این مدل با BL460c در ساختار پردازشی و ظرفیت توسعه سخت‌ افزاری آن است. BL660c فضای بیشتری برای نصب پردازنده‌ها، حافظه و تجهیزات ذخیره‌سازی فراهم می‌کند.

سرور HPE ProLiant BL660c

ویژگی‌های اصلی خانواده BL660c عبارت‌اند از:

  • پشتیبانی از پیکربندی دو یا چهار پردازنده در نسل‌های مربوط.
  • تعداد بالاتر اسلات‌های DIMM.
  • پشتیبانی از ظرفیت حافظه بیشتر.
  • امکانات توسعه ارتباطی از طریق Mezzanine.
  • قابلیت نصب چند درایو داخلی SFF.
  • استفاده از کنترلرهای HPE Smart Array.
  • مدیریت از طریق HPE iLO.

BL660c Gen8

نسل هشتم BL660c از پردازنده‌های Intel Xeon E5-4600 و E5-4600 v2 پشتیبانی می‌کند.

مشخصات فنی این نسل:

  • تعداد پردازنده: 2 یا 4 پردازنده.
  • خانواده پردازنده: Intel Xeon E5-4600 و E5-4600 v2.
  • حافظه: DDR3 Registered و Load Reduced.
  • تعداد اسلات DIMM: 32 عدد.
  • حداکثر ظرفیت حافظه: 1TB با LRDIMMهای 32GB.
  • ظرفیت حافظه با RDIMM: حداکثر 512GB.
  • ذخیره‌سازی: دو درایو SFF با قابلیت Hot-Plug.
  • کنترلر: HPE Smart Array P220i با 512MB FBWC در پیکربندی‌های مربوط.
  • توسعه ارتباطی: سه اسلات Mezzanine PCIe 3.0.
  • مدیریت: HPE iLO.

در این نسل، معماری چهارپردازنده‌ای امکان استفاده از تعداد بالاتری هسته پردازشی و ظرفیت حافظه بیشتر را نسبت به مدل‌های دوپردازنده‌ای فراهم می‌کند.

BL660c Gen9

نسل نهم BL660c از پردازنده‌های Intel Xeon E5-4600 v3 و E5-4600 v4 استفاده می‌کند.

مشخصات اصلی این نسل عبارت‌اند از:

  • تعداد پردازنده: 2 یا 4 پردازنده.
  • خانواده پردازنده: Intel Xeon E5-4600 v3/v4.
  • حافظه: DDR4 ECC Registered و Load Reduced.
  • تعداد اسلات DIMM: 32 عدد.
  • حداکثر ظرفیت حافظه: تا 4TB با LRDIMMهای 128GB در پیکربندی‌های پشتیبانی‌شده.
  • سرعت حافظه: وابسته به مدل پردازنده و آرایش DIMMها، تا 2400MT/s.
  • ذخیره‌سازی: چهار درایو SFF با قابلیت Hot-Plug.
  • کنترلر: HPE Smart Array P246br با 1GB FBWC.
  • شبکه: پشتیبانی از آداپتورهای FlexibleLOM.
  • توسعه: سه اسلات Mezzanine PCIe 3.0.
  • مدیریت: HPE iLO.

یکی از تغییرات مهم BL660c Gen9 نسبت به Gen8، استفاده از حافظه DDR4، افزایش تعداد درایوهای داخلی به چهار عدد در پیکربندی استاندارد این نسل و ارتقای کنترلر ذخیره‌سازی است.



تفاوت فنی سرورهای BL460c و BL660c

دو مدل BL460c و BL660c از نظر معماری سخت‌ افزاری تفاوت‌های مهمی دارند.

مشخصه HPE ProLiant BL460c HPE ProLiant BL660c
فرم فاکتور Half-Height Full-Height
تعداد پردازنده 1 یا 2 2 یا 4 در نسل‌های مربوط
تعداد اسلات حافظه معمولاً 16 DIMM معمولاً 32 DIMM
خانواده پردازنده E5-2600 یا Xeon Scalable E5-4600
ظرفیت حافظه وابسته به نسل، تا 2TB در مدل‌های مورد بررسی وابسته به نسل، تا 4TB در مدل‌های مورد بررسی
درایو داخلی معمولاً 2 عدد SFF 2 عدد در Gen8 و 4 عدد در Gen9
ساختار توسعه 2 اسلات Mezzanine در مدل‌های مورد بررسی 3 اسلات Mezzanine در مدل‌های مورد بررسی

تفاوت اصلی این دو خانواده در تعداد پردازنده‌های قابل نصب، ظرفیت حافظه، ابعاد فیزیکی و امکانات توسعه است. همچنین هر دو خانواده در نسل‌های مختلف از فناوری‌های متفاوتی برای پردازش، ذخیره‌ سازی و ارتباطات استفاده می‌کنند.

شرکت HPE علاوه بر سرورهای تیغه‌ای، محصولات متنوعی را در قالب سرورهای رکمونت و ایستاده نیز تولید می‌کند. خانواده HPE ProLiant بخش مهمی از سبد محصولات این شرکت را تشکیل می‌دهد و در مدل‌های مختلف برای پاسخگویی به نیازهای زیرساختی سازمان‌ها عرضه شده است. در میان این محصولات، سرورهای اچ پی از نظر معماری سخت‌ افزاری، فرم فاکتور و قابلیت‌های پردازشی تنوع قابل‌توجهی دارند.

بررسی مشخصات فنی سرورهای HPE BL در نسل‌های مختلف

برای شناخت دقیق تفاوت مدل‌های BL، باید مشخصات هر نسل را به صورت جداگانه بررسی کرد. جدول زیر خلاصه‌ای از ویژگی‌های فنی مدل‌های اصلی این خانواده را نشان می‌دهد.

مدل سرور پردازنده تعداد سوکت حافظه RAM ذخیره‌ سازی داخلی
BL460c Gen8 Xeon E5-2600 / v2 2 16 اسلات DDR3، حداکثر 512GB LRDIMM 2 عدد SFF
BL460c Gen9 Xeon E5-2600 v3/v4 2 16 اسلات DDR4، حداکثر 2TB LRDIMM 2 عدد SFF
BL460c Gen10 Xeon Scalable Gen1/Gen2 2 16 اسلات DDR4، تا 2TB در پیکربندی سازگار 2 عدد SFF یا 4 عدد uFF
BL660c Gen8 Xeon E5-4600 / v2 4 32 اسلات DDR3، حداکثر 1TB LRDIMM 2 عدد SFF
BL660c Gen9 Xeon E5-4600 v3/v4 4 32 اسلات DDR4، تا 4TB LRDIMM در پیکربندی سازگار 4 عدد SFF

توجه: اعداد ظرفیت حافظه، حداکثر مقادیر اعلام‌شده برای پیکربندی‌های سازگار هستند و الزاماً در همه نسخه‌ها و مدل‌های پردازنده قابل دستیابی نیستند. همچنین نوع RDIMM و LRDIMM را نمی‌توان در یک سرور با یکدیگر ترکیب کرد.



بررسی پردازنده در سرورهای Blade HPE

پردازنده‌های مورد استفاده در خانواده ProLiant BL به نسل سرور وابسته هستند.

در BL460c Gen8 و BL660c Gen8 از خانواده Xeon E5 استفاده شده است. در نسل نهم نیز پردازنده‌های E5 v3 و v4 به کار رفته‌اند.

در BL460c Gen10، معماری پردازنده به خانواده Intel Xeon Scalable تغییر پیدا کرده است.

این تفاوت باعث می‌شود هر نسل از نظر تعداد هسته، سرعت پردازش، پهنای باند حافظه و قابلیت‌های ارتباطی ویژگی‌های متفاوتی داشته باشد.

هنگام بررسی مشخصات پردازنده باید علاوه بر نام خانواده، مدل دقیق CPU، توان حرارتی (TDP)، تعداد هسته‌ها و سازگاری آن با مادربرد و Firmware سرور نیز در نظر گرفته شود.



بررسی حافظه RAM در سرورهای Blade

حافظه RAM یکی از اجزای مهم سرورهای ProLiant BL است که بر اساس نسل پردازنده و معماری سیستم انتخاب می‌شود.

در نسل هشتم از DDR3 و در نسل‌های نهم و دهم از DDR4 استفاده شده است.

دو نوع حافظه متداول در این سرورها عبارت‌اند از:

  • RDIMM: حافظه Registered DIMM که برای افزایش پایداری و مدیریت بار الکتریکی در سرورهای سازمانی استفاده می‌شود.
  • LRDIMM: حافظه Load Reduced DIMM که امکان دستیابی به ظرفیت‌های بالاتر را با کاهش بار الکتریکی روی کنترلر حافظه فراهم می‌کند.

تمام مدل‌های مورد بررسی از حافظه ECC پشتیبانی می‌کنند. این فناوری امکان تشخیص و اصلاح برخی خطاهای حافظه را فراهم می‌کند و برای حفظ یکپارچگی داده‌ها در محیط‌های پردازشی اهمیت دارد.



بررسی ذخیره‌ سازی و کنترلرهای سرورهای BL

سرورهای Blade HPE از درایوهای داخلی SAS و SATA در فرم فاکتور SFF استفاده می‌کنند. در برخی نسل‌ها و پیکربندی‌ها، گزینه‌های SSD، NVMe و M.2 نیز در دسترس هستند.

کنترلرهای HPE Smart Array وظیفه مدیریت درایوها و پیاده‌ سازی قابلیت‌های RAID را بر عهده دارند.

از نمونه‌های مهم این کنترلرها می‌توان به موارد زیر اشاره کرد:

  • HPE Smart Array P220i در نسل هشتم.
  • HPE Smart Array P244br در BL460c Gen9.
  • HPE Smart Array P246br در BL660c Gen9.
  • HPE Smart Array P204i-b در BL460c Gen10.

تفاوت این کنترلرها در نسل رابط SAS، میزان حافظه Cache، قابلیت‌های RAID و نوع درایوهای قابل پشتیبانی است.

برای مثال، BL660c Gen9 از کنترلر P246br با حافظه 1GB FBWC استفاده می‌کند؛ در حالی که BL460c Gen9 در پیکربندی‌های مربوط از P244br با 1GB FBWC پشتیبانی می‌کند.



بررسی شبکه و ارتباطات در سرورهای Blade HPE

در سرورهای Blade، اتصال شبکه از طریق آداپتورهای اختصاصی و کارت‌های Mezzanine انجام می‌شود.

یکی از فناوری‌های مهم در این بخش FlexibleLOM است. این فناوری امکان استفاده از آداپتورهای شبکه سازگار را در قالب اتصال اختصاصی فراهم می‌کند.

علاوه بر FlexibleLOM، اسلات‌های Mezzanine نیز برای نصب کارت‌های ارتباطی مورد استفاده قرار می‌گیرند.

این کارت‌ها می‌توانند برای اتصال به شبکه Ethernet، شبکه ذخیره‌سازی Fibre Channel یا سایر زیرساخت‌های ارتباطی سازگار به کار روند.

در معماری BladeSystem، ارتباط این تجهیزات با شبکه بالادستی از طریق ماژول‌های Interconnect شاسی برقرار می‌شود.



فناوری‌ها و اصطلاحات اختصاصی سرورهای بلید اچ پی

برای شناخت بهتر معماری سرورهای تیغه‌ای HPE، آشنایی با چند اصطلاح و فناوری اختصاصی ضروری است.

HPE iLO

HPE Integrated Lights-Out یا iLO فناوری مدیریت از راه دور سرورهای HPE است.

این فناوری امکان مشاهده وضعیت سخت‌ افزار، کنترل روشن و خاموش کردن سرور، دسترسی به کنسول مدیریتی، بررسی خطاها و انجام برخی عملیات نگهداری را بدون نیاز به حضور فیزیکی در محل سرور فراهم می‌کند.

نسل‌های مختلف BL از نسخه‌های متفاوت iLO استفاده می‌کنند:

  • BL460c Gen8 و BL660c Gen8: iLO 4.
  • BL460c Gen9 و BL660c Gen9: iLO 4.
  • BL460c Gen10: iLO 5.

HPE OneView

HPE OneView یک نرم‌افزار مدیریت زیرساخت است که برای کنترل متمرکز سرورها، شاسی‌ها، تجهیزات شبکه و منابع سخت‌افزاری استفاده می‌شود.

این ابزار امکان ایجاد پروفایل سرور، مدیریت Firmware، کنترل پیکربندی ارتباطات و نظارت بر وضعیت تجهیزات را فراهم می‌کند.

OneView در زیرساخت‌های BladeSystem و Synergy کاربرد دارد؛ البته قابلیت‌ها و نسخه‌های پشتیبانی‌شده به مدل سخت‌افزار و نسخه نرم‌افزار وابسته هستند.

Virtual Connect

Virtual Connect فناوری ارتباطی HPE برای ساده‌سازی مدیریت اتصال شبکه در زیرساخت BladeSystem است.

این فناوری امکان تعریف پروفایل‌های اتصال و مدیریت ارتباط منطقی میان سرورها و شبکه‌های بالادستی را فراهم می‌کند.

FlexibleLOM

FlexibleLOM یک ساختار اختصاصی برای نصب آداپتورهای شبکه در برخی سرورهای HPE است.

این فناوری به مدیر زیرساخت اجازه می‌دهد بر اساس نیاز سخت‌ افزاری از آداپتورهای سازگار با سرعت و قابلیت‌های متفاوت استفاده کند.

Mezzanine Card

کارت Mezzanine یک کارت توسعه اختصاصی است که در اسلات‌های تعبیه‌ شده روی سرور Blade نصب می‌شود.

این کارت‌ها برای توسعه قابلیت‌های شبکه، Fibre Channel و سایر ارتباطات مورد استفاده قرار می‌گیرند.

در مدل‌های BL460c معمولاً دو اسلات توسعه Mezzanine و در مدل‌های BL660c سه اسلات توسعه وجود دارد؛ البته نوع و قابلیت هر اسلات به نسل سرور وابسته است.

Onboard Administrator

Onboard Administrator ماژول مدیریت مرکزی در شاسی‌های HPE BladeSystem c-Class است.

این ماژول وضعیت تجهیزات نصب‌شده، منابع تغذیه، فن‌ها و اجزای ارتباطی را کنترل می‌کند و امکان مدیریت و نظارت بر Enclosure را فراهم می‌سازد.

HPE Smart Array

HPE Smart Array نام خانواده‌ای از کنترلرهای ذخیره‌ سازی HPE است که برای مدیریت درایوهای داخلی و پیاده‌ سازی RAID استفاده می‌شوند.

این کنترلرها در نسل‌های مختلف سرورهای BL با قابلیت‌ها و مشخصات متفاوت عرضه شده‌اند.

میزان Cache، نوع رابط ذخیره‌ سازی، پشتیبانی از درایوهای SAS و SATA و سطح RAID قابل پشتیبانی از جمله تفاوت‌های این خانواده هستند.



جمع‌بندی؛ شناخت فنی خانواده سرورهای Blade شرکت HPE

سرورهای Blade شرکت HPE در خانواده ProLiant BL و پلتفرم‌های BladeSystem و Synergy، زیرساختی ماژولار برای پردازش و مدیریت منابع سخت‌ افزاری فراهم می‌کنند.

مدل‌هایی مانند BL460c در قالب سرورهای نیم‌قد و با پشتیبانی از یک یا دو پردازنده طراحی شده‌اند؛ در حالی که BL660c با ساختار تمام‌قد و پشتیبانی از دو یا چهار پردازنده، معماری سخت‌ افزاری متفاوتی دارد.

نسل‌های مختلف این سرورها نیز از نظر پردازنده، حافظه DDR3 یا DDR4، کنترلر ذخیره‌ سازی، تجهیزات شبکه و فناوری مدیریت با یکدیگر تفاوت دارند. به همین دلیل، هنگام بررسی مشخصات هر مدل باید نسل دقیق سرور و مستندات فنی همان نسخه ملاک قرار گیرد.

اگر پس از آشنایی با خانواده سرورهای Blade شرکت HPE قصد دارید بر اساس نیاز پردازشی، ظرفیت حافظه، زیرساخت شبکه و شرایط دیتاسنتر، مدل مناسب را انتخاب کنید، پیشنهاد می‌کنیم مقاله معیارهای انتخاب سرور بلید را نیز مطالعه کنید.

برای دریافت اطلاعات بیشتر درباره مدل‌های مختلف سرورهای HPE و بررسی موجودی آن‌ها، می‌توانید با کارشناسان بهاور فناوری اطلاعات در ارتباط باشید.

آیا سرورهای بلید اچ پی قابلیت ارتقا دارند؟

بله. بسته به مدل و نسل سرور، امکان ارتقای پردازنده، حافظه RAM، برخی تجهیزات ذخیره‌ سازی و کارت‌های توسعه وجود دارد. البته نوع ارتقا به سازگاری سخت‌ افزاری و محدودیت‌های شاسی بستگی دارد.

آیا سرورهای HP BL با شاسی‌های جدید HPE Synergy سازگار هستند؟

خیر. سرورهای پرولیانت BL برای شاسی‌های BladeSystem c-Class طراحی شده‌اند و مستقیماً در شاسی‌های Synergy نصب نمی‌شوند. پلتفرم Synergy از ماژول‌های پردازشی اختصاصی خود استفاده می‌کند.

آیا امکان استفاده از سیستم‌ عامل‌های مختلف روی سرورهای Blade اچ پی وجود دارد؟

بله. بسته به نسل سرور، مدل پردازنده و پشتیبانی درایورها، می‌توان سیستم‌ عامل‌هایی مانند Windows Server و توزیع‌های مختلف Linux را روی سرورهای Blade نصب کرد.

5/5 - (1 امتیاز)
Email
WhatsApp
Telegram
LinkedIn

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
